מודול GPS עם מצפן GEPRC GEP-M1025Q
₪250
מודול GPS של GEPRC מסדרת GEP-M1025, על שבב u-blox M10 עם אנטנת קרמיקה של 25x25 מ״מ ומגנטומטר QMC5883L מובנה לכיוון (מצפן). קולט GPS, BDS, Galileo, QZSS ו-SBAS עד 32 לווינים, בעד 10Hz. שבב פלאש וקבל פאראד מובנים שומרים על ההגדרות ומאפשרים התנעה חמה מהירה. מתאים לקוואדקופטרי FPV, מולטירוטורים וכנף קבועה.
עיקרי הדברים
- שבב u-blox M10 (M10050)
- מיקום משולב GPS + BDS + Galileo + QZSS + SBAS, עד 32 לווינים

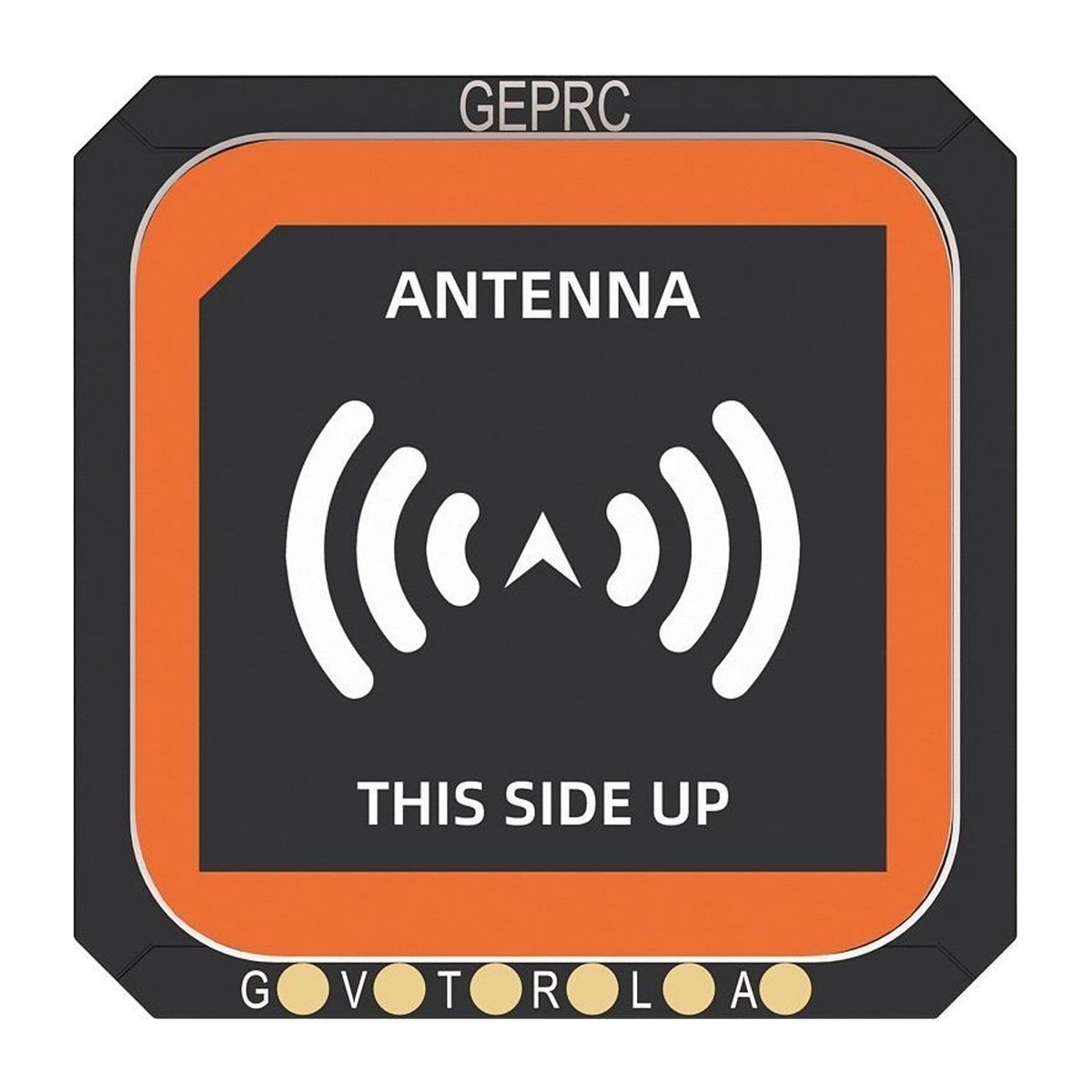

- אנטנת קרמיקה 25x25 מ״מ לקליטה טובה יותר
- מגנטומטר QMC5883L מובנה לכיוון (מצפן)
- שבב פלאש וקבל פאראד: שמירת הגדרות והתנעה חמה מהירה
- נורית חיווי על הלוח
- הזנה 3.3V-5V, חיבור UART ו-I2C
מפרט
ModelGEP-M1025Q
GPS chipu-blox M10050
Satellite systemsGPS + BDS + Galileo + QZSS + SBAS (GLONASS L1 also received)
Receiving frequencyGPS L1, GLONASS L1, BDS B1, Galileo E1, SBAS L1, QZSS L1
Channels72
Navigation satellitesUp to 32
Output frequency10 Hz
Baud rate115200 bps
Output protocolUART (u-blox), I2C (magnetometer)
Input voltage3.3V-5V
MagnetometerQMC5883L
BarometerNone
Horizontal accuracy1.5 m (2D)
Speed accuracy0.05 m/s
Timing accuracy30 ns
Receiver sensitivityTracking -162 dBm, acquisition -160 dBm
Dynamic limitsMax altitude 50,000 m, max speed 500 m/s
Max acceleration4 G
Antenna25x25 mm ceramic
ConnectionsGND, +5V, TX, RX, SCL, SDA
Size29 x 29 x 8.5 mm
Weight13 g
INAV magnetometer orientationCW 0° flip (QMC5883)

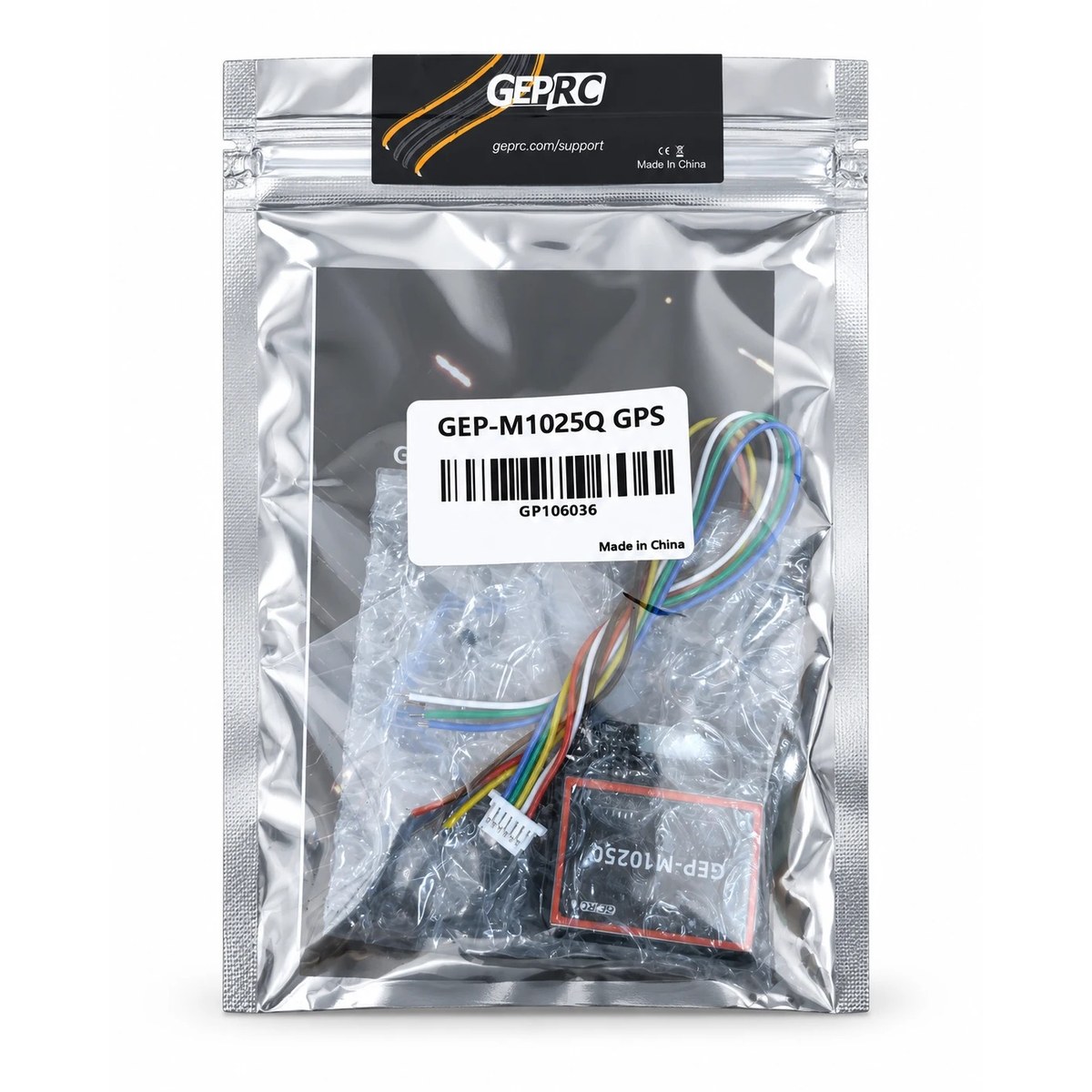

מה בחבילה
- מודול GPS
- כבל חיבור (terminal wire)
- חוברת הוראות
- מדבקת GEPRC
- שרוול מכווץ
